Macam Macam Arduino | Arduino Yun

Arduino Yun adalah papan mikrokontroler yang didesain menjadi seperti mini komputer dengan sistem operasi bawaan linux sama seperti produk tetangga yaitu Rasberry Pi. Arduino Yun menggunakan Mikrokontroler ATmega23u4 untuk mikrokontroller arduino dan processor Atheros AR9311 untuk mendukung distribusi linux berbasis OperWRT. Arduino yun dilengkapi dengan Wi-Fi, Sebuah USB Port, Slot kartu mikro-SD.  20 digital input / output pin (yang 7 dapat digunakan sebagai output PWM dan 12 sebagai input analog), kristal 16 MHz osilator, koneksi micro USB, header ICSP, dan 3 tombol reset.
Catatan: Di beberapa negara(selain indonesia) ada kebijakan khusus mengenai Wi-Fi dan pelarangan distribusi perangkat Wi-Fi secara ilegal, bebrapa vendor Arduino Yun kini sedang membuat sertifikasi untuk keamanan penggunaan Arduino Yun.



Arduino Yun berbeda dengan papan Arduino lainya, Arduino Yun dapat berkomunikasi dengan distribusi Linux yang terintegrasi, menawarkan jaringan komputer yang kuat dengan berbagai kemudahan Arduino. Pengguna juga dapat menulis skrupt shell python untuk memperkuat interaksi.



Arduino Yun mirip dengan Arduino Leonardo karena processor yang sama.



Spesifikasi Arduino Yun:

AVR Arduino microcontroller
Microcontroller	ATmega32u4
Operating Voltage	5V
Input Voltage	5V
Digital I/O Pins	20
PWM Channels	7
Analog Input Channels	12
DC Current per I/O Pin	40 mA
DC Current for 3.3V Pin	50 mA
Flash Memory	32 KB (of which 4 KB used by bootloader)
SRAM	2.5 KB
EEPROM	1 KB
Clock Speed	16 MHz
Linux microprocessor
Processor	Atheros AR9331
Architecture	MIPS @400MHz
Operating Voltage	3.3V
Ethernet	IEEE 802.3 10/100Mbit/s
WiFi	IEEE 802.11b/g/n
USB Type-A	2.0 Host
Card Reader	Micro-SD only
RAM	64 MB DDR2
Flash Memory	16 MB
PoE compatible 802.3af card support (see the note below)
Length	73 mm
Width	53 mm
Weight	32 g



Macam Macam Arduino | Arduino Robot

Arduino Robot adalah Papan Arduino Resmi yang pertama kali dibuat dengan roda, Ardionp Robot ini terdiri dari dua board (papan) dan masing masing papan memiliki processor sendiri sendiri. Pada papan bagian atas processor berfungsi untuk membaca sensor atau perintah yang diberikan sedangakn processor pada bagian bawah berfungsi untuk memutuskan langkah yang akan dilakukan setelah membaca sensor atau mendapat perintah. Pemrograman Arduino Arduino Robot dilakukan di setiap papan dengan menggunakan Arduino IDE.

Spesifikasi Papan Kontrol (papan yang atas)

Microcontroller	ATmega32u4
Operating Voltage	5V
Input Voltage	5V Melalui kabel tipis(datar)
Digital I/O Pins	5
PWM Channels	6
Analog Input Channels	4 (of the Digital I/O pins)
Analog Input Channels (multiplexed)	8
DC Current per I/O Pin	40 mA
Flash Memory	32 KB (ATmega32u4) of which 4 KB used by bootloader
SRAM	2.5 KB (ATmega32u4)
EEPROM (internal)	1 KB (ATmega32u4)
EEPROM (external)	512 Kbit (I2C)
Clock Speed	16 MHz
Keypad	5 keys
Knob	Potensiometer menempel pada pin analog
Full color LCD	over SPI communication
SD card reader	for FAT16 formatted cards
Speaker	8 Ohm
Digital Compass	Menunjukan arah utara
I2C soldering ports	3
Prototyping areas	4
Radius	185 mm
Heigth	85 mm



Spesifikasi papan motor (papan yang dibawah dengan roda)

Microcontroller	ATmega32u4
Operating Voltage	5V
Input Voltage	9V to battery charger
AA battery slot	4 alkaline or NiMh atau batreai isi ulang
Digital I/O Pins	4
PWM Channels	1
Analog Input Channles	4 (same as the Digital I/O pins)
DC Current per I/O Pin	40 mA
DC-DC converter	generates 5V to power up the whole robot
Flash Memory	32 KB (ATmega32u4) of which 4 KB used by bootloader
SRAM	2.5 KB (ATmega32u4)
EEPROM	1 KB (ATmega32u4)
Clock Speed	16 MHz
Trimmer	untuk kalibrasi gerak
IR line following sensors	5
I2C soldering ports	1
Prototyping areas	2

 Bentuk fisik

Macam Macam Arduino | Arduino Nano

Arduino Nano adalah arduino yang memiliki ukuran nano ( sangat kecil untuk papan Arduino), Arduino nano lebih kecil dari Arduino Mini dan Arduino Mini Pro. Arduino Nano menggunakan mikrokontroller ATmega16. Fungsi Arduino Nano kurang lebih sama dengan Arduino Duemilanove.
Arduino Nano diprogram dengan USB mini. Arduino ini diproduksi oleh Gravitech

Spesifikasi Arduino Nano :

Microcontroller	Atmel ATmega168 or ATmega328
Operating Voltage (logic level)	5 V
Input Voltage (recommended)	7-12 V
Input Voltage (limits)	6-20 V
Digital I/O Pins	14 (of which 6 provide PWM output)
Analog Input Pins	8
DC Current per I/O Pin	40 mA
Flash Memory	16 KB (ATmega168) or 32 KB (ATmega328) of which 2 KB used by bootloader
SRAM	1 KB (ATmega168) or 2 KB (ATmega328)
EEPROM	512 bytes (ATmega168) or 1 KB (ATmega328)
Clock Speed	16 MHz
Dimensions	0.73" x 1.70"
Length	45 mm
Width	18 mm
Weigth	5 g

Macam Macam Arduino | Arduino Pro Mini

Arduino Pro Mini adalah Arduino versi terupdate dari Arduino Mini beda Arduino Pro Mini dengan Arduino Mini adalah untuk Arduino Pro ini lebih diuntukkan untuk pemasangan project yang permanen atau semi permanen. Arduino Pro Mini menggunakan ATmega328. Arduino Pro Mini memiliki 14 digital pin input / output (dimana 6 dapat digunakan sebagai output PWM), 6 input analog, resonator on-board, tombol reset, dan lubang untuk pemasangan pin header. dan enam pin dapat dihubungkan ke kabel FTDI atau Sparkfun breakoutboard untuk memberikan daya USB dan komunikasi untuk board

Karena Arduino Pro Mini dimaksudkan untuk instalasi semi permanen di objek atau pameran. memungkinkan penggunaan berbagai jenis konektor atau solder langsung dari  kabel ke Arduino Board. tata letak pin kompatibel dengan Arduino Mini.

Ada dua versi Pro Mini. Satu bekerja pada tegangan 3.3V dan 8 MHz, yang lainnya di 5V dan 16 MHz.
Arduino Pro Mini dirancang dan diproduksi oleh SparkFun Electronics.

Arduino Pro Mini didukung dengan kabel FTDI atau breakoutboard yang terhubung ke enam pinya ke header. Ada tegangan regulator di papan sehingga dapat menerima tegangan sampai 12VDC. Jika Anda memasok listrik  ke papan, pastikan untuk terhubung ke "RAW" pin bukan pada pin VCC.

Pin listrik adalah sebagai berikut:

     RAW. Untuk memasok tegangan baku untuk papan.
     VCC. Diatur untuk tegangan 3,3 atau 5 volt.
     GND. Pin ground

 Spesifikasi Arduino Pro Mini:

Microcontroller	ATmega328
Operating Voltage	3.3V or 5V (depending on model)
Input Voltage	3.35 -12 V (3.3V model) or 5 - 12 V (5V model)
Digital I/O Pins	14 (of which 6 provide PWM output)
Analog Input Pins	6
DC Current per I/O Pin	40 mA
Flash Memory	32 kB (of which 0.5 kB used by bootloader)
SRAM	2 kB
EEPROM	1 kB
Clock Speed	8 MHz (3.3V model) or 16 MHz (5V model)

 Lebar Arduino dan Panjang Arduino Pro Mini adalah 0,3 Inch dan 0,7 Inch



Macam Macam Arduino | Arduino Mini

Arduino Mini adalah papan mikrokontroler kecil yang awalnya menggunakan Atmega168, namun sekarang telah diganti dengan ATmega328 yang lebih canggih. Dibuatnya Arduino Mini ini adalah untuk project project yang memiliki sedikit ruang untuk arduino karena arduino Mini ini hanya selebar peni. Arduino Mini ini memiliki 14 digital pin input / output (dimana 6 dapat digunakan sebagai output PWM), 8 input analog, dan osilator kristal 16 MHz.
Untuk pemrograman Arduino Mini ini dapat diprogram menggunakan, USB Serial adapter atau RS232 to TTL serial adaptor.

Arduino Mini baru (revisi 05) memiliki paket baru untuk ATmega328, yang memungkinkan semua komponen untuk berada di atas papan. Ia juga memiliki tombol reset onboard. Versi baru memiliki konfigurasi pin yang sama seperti revisi 04. Pada penggunaan tegangan pada Arduino Mini tidak Boleh lebih dari 9v, jika lebih dari itu Arduino akan langsung rusak atau hangus.

Spesifikasi Arduino Mini

Operating Voltage	5V
Input Voltage	7-9 V
Digital I/O Pins	14 (of which 6 provide PWM output)
Analog Input Pins	8 (of which 4 are broken out onto pins)
DC Current per I/O Pin	40 mA
Flash Memory	32 KB (of which 2 KB used by bootloader)
SRAM	2 KB
EEPROM	1 KB
Clock Speed	16 MHz
Length	30 mm
Width	18 mm

Pin Out Arduino Mini Rev 3,4,5



Bentuk Fisik

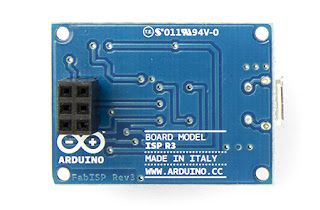

Arduino ISP Adalah

Arduino ISP adalah arduino yang jarang digunakan oleh pengguna arduino khususnya pengguna arduino dari indonesia dikarenakan arduino isp ini memiliki pin yang lebih sedikit sehingga menyulitkan pengguna untuk membuat project projet yang membutuhkan banyak pin untuk sambunganya.
Arduino ISP atau disingkat In-System-Programmer merupakan arduino buatan itali yang dibuat oleh David Mellis, dengan mikrokontroler ATtiny44, Arduino ISP di program berdasarkan kode AVR (Mikrokontroler lama). untuk pemrograman AVR yang sering korup saat proses upload pada Arduino ISP ini kita hanya perlu mengulangi upload untuk memperbaiki bootloader yang korup.

Spesifikasi Arduino ISP

Supply voltage	5 V
Microcontroller	ATtiny44
koneksi Dengan Komputer	micro USB
Koneksi dengan target board	ICSP

Arduino Fio : Pecinta Robotika Wajib Coba

Arduino Fio adalah papan mikrokontroler dengan mikrokontroler ATmega328P bekerja pada tegangan 3.3V dan 8 MHz. Arduino ini memiliki 14 digital pin input / output (dimana 6 dapat digunakan sebagai output PWM), 8 input analog, resonator on-board, tombol reset, dan lubang untuk pemasangan pin header. berbeda dengan arduino lainya, arduino fio memiliki koneksi untuk baterai Lithium Polymer. Arduino Fio juga mempunyai Soket XBee tersedia di bagian bawah papan.

Arduino Fio ditujukan untuk aplikasi nirkabel. Pengguna dapat meng-upload sketsa dengan kabel FTDI atau Sparkfun  breakout board. Selain itu, dengan menggunakan modifikasi USB-to-XBee adaptor seperti XBee Explorer USB, pengguna dapat meng-upload sketsa nirkabel menggunakan kabel.

Arduino Fio dirancang oleh Shigeru Kobayashi dan SparkFun Electronics, dan diproduksi oleh SparkFun Electronics.

Ukuran dari arduino cukup kecil dengan panjang 2,6 inch dan lebar 1,1 inch. membuat arduino ini cukup laris di pasaran Mikrokontroler dan Robotika.

Spesifikasi Arduino Fio:

Microcontroller	ATmega328P
Operating Voltage	3.3V
Input Voltage	3.35 -12 V
Input Voltage for Charge	3.7 - 7 V
Digital I/O Pins	14 (of which 6 provide PWM output)
Analog Input Pins	8
DC Current per I/O Pin	40 mA
Flash Memory	32 KB (of which 2 KB used by bootloader)
SRAM	2 KB
EEPROM	1 KB
Clock Speed	8 MHz
Width	28 mm
Length	65 mm
Weigth	9 g

 Power

Arduino Fio  didukung dengan kabel FTDI atau breakout board yang terhubung ke enam pin header (seperti yang tertera pada sisi bawah), atau dengan pasokan 3.3V diatur pada pin 3V3 atau baterai Lithium Polymer pada pin BAT.

Tegangan pada Fio adalah sebagai berikut:

•      BAT. Untuk memasok baterai Lithium Polymer untuk papan.

•      3V3. The diatur 3,3 volt

•      GND. Pin Ground



Arduino Esplora : Papan Unik Untuk Penggemar Games dan Robotika

Arduino Esplora adalah mikrokontroler unik yang berbentuk sekilas seperti joystik. Arduino Esplora adalah merupakan mikrokontroler keluaran dari Arduino Leonardo. Esplora berbeda dari semua papan Arduino dalam menyediakan sejumlah built-in, Esplora buit-in yang siap digunakan dengan berbagai macam  set sensor onboard untuk interaksi. Dirancang demikian rupa untuk memudahkan seseorang yang ingin membuat project robotika yang tidak tau dasar elektronika sedikitpun
Esplora memiliki speaker onboard, dan beberapa sensor masukan, termasuk joystick, slider, sensor suhu, accelerometer, mikrofon, dan sensor cahaya. Hal ini juga memiliki potensi untuk memperluas kemampuan dengan dua input dan output konektor Tinkerkit, dan soket untuk layar LCD warna TFT.
Seperti papan Leonardo, Esplora menggunakan mikrokontroler AVR Atmega32U4 dengan 16 MHz osilator kristal dan koneksi USB mikro mampu bertindak sebagai perangkat USB client, seperti mouse atau keyboard.
Di sudut kiri atas papan ada tombol tekan reset, yang dapat Anda gunakan untuk me-restart papan. Ada empat LED Status:

     ON [hijau] menunjukkan apakah papan menerima power supply
     L [kuning] terhubung langsung ke mikrokontroler, dapat diakses melalui pin 13
     RX dan TX [kuning] menunjukkan data yang dikirim atau diterima melalui komunikasi USB

Spesifikasi Arduino Esplora:

Microcontroller	ATmega32u4
Operating Voltage	5V
Flash Memory	32 KB of which 4 KB used by bootloader
SRAM	2.5 KB
EEPROM	1 KB
Clock Speed	16 MHz

 Skema Arduino Esplora:

Penampakan Arduino Esplora



Arduino BT : Board Dengan Komukikasi Wirelless

Arduino BT adalah papan Arduino dengan built-in ber-modul bluetooth, yang memungkinkan untuk komunikasi nirkabel (tanpa kabel). Untuk menggynakandengan Arduino BT, ikuti petunjuk untuk Arduino pada sistem operasi Anda (Windows, Mac OS X, Linux), dengan modifikasi berikut: Pertama, memasangkan Arduino BT dengan komputer Anda dan membuat port serial virtual. Untuk wimdosw caranya seperti menyambungkan pc dengan bluetoth smartphone, carilah perangkat bluetooth disebut Arduino BT dan kode pass adalah 12345. Pilih Arduino BT dari Tools.
Untuk arduino BT ada beberapa kelemahan diataranya, saat setelah proses upload, perlu menekan tombol reset agar proses upload selesai dengan sempurna.

Dalam banyak hal, Arduino BT mirip dengan Arduino Diecimila. Berikut adalah perbedaan utama BT papan (Selain Kesamaanay sama sama menggunakan komunikasi nirkabel):

• Arduino BT lebih rapuh dan mudah patah dari papan Arduino biasa.

• Konsumsi power pada Arduino BT tidak boleh lebih dari 12 Volt, lebih dari itu akan menghancurkan Arduino BT tersebut. juga jangan pernah keliru menukar pin ground dengan input vcc. seketika akan langsung merusak papan. untuk tegangan terendah arduino BT butuh 2,5 v

• Mikrokontroler (sebuah ATmega328) pada Arduino BT adalah versi fisik lebih kecil dari chip pada papan Arduino USB. Anda tidak dapat menghapusnya, jadi jika Anda membunuh, Anda memerlukan Arduino BT baru.

• Ada dua input analog ekstra pada Arduino BT (Total 8). Dua dari ini, bagaimanapun, tidak terhubung ke pin header di papan; Anda harus solder sesuatu untuk bantalan di samping angka "6" dan "7".

• Pin 7 terhubung ke pin reset dari modul bluetooth; tidak menggunakannya untuk apa pun (kecuali ulang modul).

papan komunikasi serial antara modul bluetooth dan sketsa Arduino (ATmega328) baud rate yang digunakan di 115200 (dengan script Serial.begin (115.200) di setup () fungsi Anda).





Arduino Gemma : Papan Kecil Untuk Ide Ide Yang Besar

Untuk membuat project project yang sangat luar biasa dibutuhkan pula bahan bahan yang luar biasa pula, untuk itu Arduino membuat board khusus berukuran mini dengan berbasis mikrokontroler ATtiny85 mengeluarkan produk unggulan terbarunya yakni Arduino Gemma. ukuranya yang hanya bundar dan hanya berdiameter 1inch itu kini menjadi kebutuhan wajib para penggemar mikrokontroler dalam pembuatan project projectnya.
Arduino berbasis ATtiny85. Ini memiliki 3 digital pin input / output (yang 2 dapat digunakan sebagai output PWM dan 1 sebagai input analog), resonator 8 MHz, koneksi micro USB, konektor JST untuk baterai 3.7V Li-Ion, dan reset tombol. Semua fitur yang dibutuhkan telah tersedia pada arduino ini, dengan power seperti biasa yaitu adapter atau baterai arduino ini sudah daoat dijalankan

Ciri Ciri Fisik

• Diameter: 28mm / 1.1"
• Tinggi: 6mm / 0.24"
• Berat: 2g

Spesifikasi Arduino

• Super kecil, hanya 1,1 "diameter 28mm / dan tebal 0,28" / 7mm .
• Mudah-mencepit (dengan konektor buaya) atau bantalan solder untuk embedding dalam proyek dpt dipakai
• ATtiny85 on-board, 8K dari flash, 512 byte SRAM, 512 byte EEPROM
• Osilator internal berjalan pada 8MHz
•  Daya ultra rendah, menarik hanya 9 mA saat bekerja
• bootloader dengan indikator LED yang bagus tampak seperti USBtinyISP sehingga Anda dapat memprogram dengan Arduino IDE (dengan beberapa modifikasi konfigurasi sederhana)
• Jack mini-USBuntuk upload program.
• ~ 5.25K byte yang tersedia untuk digunakan (2.75K diambil untuk bootloader)On-board 3.3V power regulator dengan kemampuan output 150mA dan putus sekolah ultra-rendah. Hingga 16V input, reverse-polaritas perlindungan, termal dan perlindungan saat-batas.
•  On-board hijau LED dan pin merah # 1 LED
• Tombol ulang untuk memasuki bootloader atau restart program.
• 3 GPIO - 3 independen pin IO memiliki 1 analog input dan 2 output yang PWM juga. Kemampuan I2C Hardware untuk breakout & sensor interfacing.



Arduino Zero : Arduino 32 Bit Terbaru Untuk Yang Gila Robotika

Untuk penggila project robotika berbahagialah kini Arduino UNO didukung oleh Atmel Telah meluncurkan sebuah papan mikrokontroler terbaru dengan spesifikasi dewa cocok untuk kalian penggila robotika. ukuranya yang mini lebih mempermudah untuk pembuatan project project canggih.
Arduino Zero adalah arduino keluaran terbaru produk dari arduino Uno,  ekstensi 32-bit yang sederhana dan kuat. Arduino Zero bertujuan untuk meningkatkan kreatifitas seseorang dan meningkatkan potensi untuk mewujudkan ide-ide yang benar benar inovatif untuk perangkat pintar IOT, teknologi wearable, otomatisasi teknologi tinggi, robotika expert, dan proyek-proyek yang belum dapat dibayangkan. Arduino ini didukung oleh Atmel SAMD21 MCU, yang dilengkapi dengan 32-bit ARM Cortex® M0 + CoreArduinoZero  memperluas keluarga Arduino dengan menyediakan peningkatan kinerja untuk bahan bakar kreativitas masyarakat penggemar arduino. Set fitur yang fleksibel memungkinkan peluang proyek tak terbatas dan bertindak sebagai alat pendidikan yang besar untuk belajar tentang pengembangan aplikasi 32-bit. Salah satu fitur yang paling penting adalah Atmel Embedded Debugger (EDBG), yang menyediakan antarmuka men-debug penuh tanpa perlu hardware tambahan, secara signifikan meningkatkan penggunaan kemudahan untuk perangkat lunak debugging. EDBG juga mendukung port COM virtual yang dapat digunakan untuk pemrograman perangkat dan Arduino boot loade.

Spesifikasi  Arduino Zero

Microcontroller	ATSAMD21G18, 48pins LQFP
Operating Voltage	3.3V
Digital I/O Pins	14, with 12 PWM and UART
Analog Input Pins	6, 12-bit ADC channels
Analog Output Pins	1, 10-bit DAC
DC Current per I/O Pin	7 mA
Flash Memory	256 KB
SRAM	32 KB
Clock Speed	48 MHz

Maam Macam Arduino | Arduino Due

Arduino due adalah mikrokontroler berbasis atmel SAM3X8E ARM Cortex-M3 CPU. pertama kalinya arduino berbasis mikrokontroler arm 32 bit memiliki 54 digital pin input / output (yang 12 dapat digunakan sebagai output PWM), 12 analog input, 4 UART (hardware port serial), jam 84 MHz, USB OTG (On the go) koneksi yang bagus, 2 DAC (digital ke analog) , 2 TWI, jack listrik, header SPI, header JTAG, tombol reset dan tombol hapus.

Arduino Due berisi semua yang diperlukan untuk mendukung mikrokontroler. hanya menghubungkannya ke komputer dengan kabel micro-USB atau power  dengan adaptor AC-DC atau baterai untuk memulainya. Arduino Due kompatibel dengan semua shield  Arduino yang bekerja di 3.3V dan telah sesuai dengan 1,0 Arduino pinout.
The Due mengikuti 1.0 pinout:
-TWI: SDA dan SCL pin yang dekat dengan pin AREF.
-The IOREF pin yang memungkinkan shield terpasang dengan konfigurasi yang tepat untuk beradaptasi dengan tegangan yang diberikan oleh Arduino. Hal ini memungkinkan kompatibilitas shield dengan papan 3.3V seperti papan Karena dan AVR berbasis yang beroperasi pada 5V.
The Due memiliki inti ARM 32-bit yang dapat mengalahkan papan mikrokontroler 8-bit yang  Perbedaan yang paling signifikan adalah:
A 32-bit, yang memungkinkan operasi pada 4 byte data luas dalam jam CPU tunggal. (untuk informasi lebih lanjut lihat int jenis halaman).
clock -CPU di 84Mhz.
-96 KByte SRAM.
-512 KByte memori Flash untuk kode.
a DMA controller, yang dapat meringankan CPU dari melakukan tasking yag berat

Tidak seperti papan Arduino lainnya, Arduino Due bekerja pada tegangan 3.3V. Tegangan maksimum yang I / O pin dapat mentolerir adalah 3.3V. Memberikan tegangan yang lebih tinggi, seperti 5V ke I / O pin dapat merusak papan.
