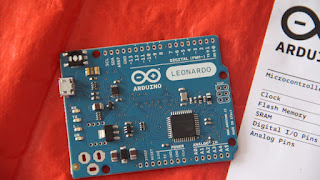

Macam Macam Arduino | Arduino Leonardo

Arduino Leonardo adalah papan mikrokontroler berdasarkan ATmega32u4. Arduino Leonardo  memiliki 20 digital pin input / output (yang 7 dapat digunakan sebagai output PWM dan 12 input analog), osilator kristal 16 MHz, koneksi micro USB, jack listrik, header ICSP, dan tombol reset. Ini berisi semua yang diperlukan untuk mendukung mikrokontroler; untuk terhubung ke komputer dengan kabel USB atau bisa juga dengan adaptor AC-DC untuk sumber teganganya.



Arduino Leonardo berbeda dari semua papan sebelumnya di bahwa ATmega32u4 telah built-in komunikasi USB, menghilangkan kebutuhan untuk prosesor sekunder. Hal ini memungkinkan Leonardo dapat terhubung sebagai mouse dan keyboard, selain virtual (CDC) serial / COM port. Ini juga memiliki implikasi lain.

Spesifikasi

Microcontroller	ATmega32u4
Operating Voltage	5V
Input Voltage (recommended)	7-12V
Input Voltage (limits)	6-20V
Digital I/O Pins	20
PWM Channels	7
Analog Input Channels	12
DC Current per I/O Pin	40 mA
DC Current for 3.3V Pin	50 mA
Flash Memory	32 KB (ATmega32u4) of which 4 KB used by bootloader
SRAM	2.5 KB (ATmega32u4)
EEPROM	1 KB (ATmega32u4)
Clock Speed	16 MHz
Length	68.6 mm
Width	53.3 mm
Weight	20g

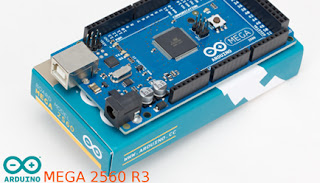

Macam Macam ARduino | Arduino Mega 2560

Arduino mega 2560 adalah papan mikrokontroler ATmega2560 berdasarkan (datasheet) memiliki 54 digital pin input / output (dimana 15 dapat digunakan sebagai output PWM), 16 analog input, 4 UART (hardware port serial), osilator kristal 16 MHz, koneksi USB, jack listrik, header ICSP, dan tombol reset. Ini berisi semua yang diperlukan untuk mendukung mikrokontroler,hanya menghubungkannya ke komputer dengan kabel USB atau power dengan adaptor AC-DC atau baterai. Arduino Mega kompatibel dengan sebagian besar shield,dirancang untuk Arduino Duemilanove atau Diecimila.


Mega 2560 adalah update dari  Arduino Mega


Arduino Mega2560 berbeda dari semua board  sebelumnya ,tidak menggunakan chip driver FTDI USB-to-serial. Sebaliknya, fitur ATmega16U2 (ATmega8U2 dalam revisi 1 dan revisi 2 papan) diprogram sebagai konverter USB-to-serial.
Revisi 2 dewan Mega2560 memiliki resistor menarik garis 8U2 HWB ke tanah, sehingga lebih mudah untuk dimasukkan ke dalam mode DFU.
Revisi 3 dari dewan memiliki fitur-fitur baru berikut:
- 1,0 pinout: menambahkan SDA dan pin SCL yang dekat dengan pin AREF dan dua pin baru lainnya ditempatkan dekat dengan pin RESET, yang IOREF yang memungkinkan perisai untuk beradaptasi dengan tegangan yang tersedia dari papan. Di masa depan, perisai akan kompatibel baik dengan dewan yang menggunakan AVR yang beroperasi dengan 5V dan dengan Arduino Due yang beroperasi dengan 3.3V. Yang kedua adalah pin tidak terhubung, yang disediakan untuk tujuan masa depan.
-Stronger RESET sirkuit.
-Atmega 16U2 menggantikan 8U2.


Spesifikasi Arduino Mega

Microcontroller	ATmega2560
Operating Voltage	5V
Input Voltage (recommended)	7-12V
Input Voltage (limits)	6-20V
Digital I/O Pins	54 (of which 15 provide PWM output)
Analog Input Pins	16
DC Current per I/O Pin	40 mA
DC Current for 3.3V Pin	50 mA
Flash Memory	256 KB of which 8 KB used by bootloader
SRAM	8 KB
EEPROM	4 KB
Clock Speed	16 MHz

Macam Macam Arduino dan Spesifikasinya

1. Arduino Uno

Arduino Uno adalah papan mikrokontroler berdasarkan ATmega328 (datasheet). Ini memiliki 14 digital pin input / output (dimana 6 dapat digunakan sebagai output PWM), 6 input analog, resonator keramik 16 MHz, koneksi USB, jack listrik, header ICSP, dan tombol reset. Ini berisi semua yang diperlukan untuk mendukung mikrokontroler; hanya menghubungkannya ke komputer dengan kabel USB atau power itu dengan adaptor AC-DC atau baterai untuk memulai menggunakannya.

    Uno berbeda dari semua papan sebelumnya di bahwa itu tidak menggunakan chip driver FTDI USB-to-serial. Sebaliknya, fitur Atmega16U2 (Atmega8U2 sampai versi R2) diprogram sebagai konverter USB-to-serial.

Revisi

ke 2 Uno memiliki resistor menarik garis 8U2 HWB line to ground, sehingga lebih mudah untuk dimasukkan ke dalam mode DFU.

Revisi ke 3 memiliki fitur-fitur baru berikut:

 - 1,0 pinout: menambahkan SDA dan pin SCL yang dekat dengan pin AREF dan dua pin baru lainnya ditempatkan dekat dengan pin RESET, yang IOREF yang memungkinkan perisai untuk beradaptasi dengan tegangan yang tersedia dari papan. Di masa depan, perisai akan kompatibel dengan kedua papan yang menggunakan AVR yang beroperasi dengan 5V dan dengan Arduino Due yang beroperasi dengan 3.3V. Yang kedua adalah pin tidak terhubung, yang disediakan untuk tujuan masa depan.

-Stronger RESET sirkuit.

-Atmega 16U2 menggantikan 8U2.

"Uno" berarti satu di Italia dan diberi nama untuk menandai peluncuran Arduino 1.0. The Uno dan versi 1.0 akan menjadi versi referensi Arduino, bergerak maju. The Uno adalah yang terbaru dalam serangkaian USB Arduino papan, dan model referensi untuk platform Arduino; untuk perbandingan dengan versi sebelumnya, lihat indeks Arduino papan.

Arduino Adalah | Mengenal Arduino

Arduino adalah sebuah platform open source (sumber terbuka) yang digunakan untuk membuat proyek-proyek elektronika. Arduino terdiri dari dua bagian utama yaitu sebuah papan sirkuit fisik (sering disebut juga dengan mikrokontroler) dan sebuah perangkat lunak atau IDE (Integrated Development Environment) yang berjalan pada komputer. Perangkat lunak ini sering disebut Arduino IDE yang digunakan untuk menulis dan meng-upload kode dari komputer ke papan fisik (hardware) Arduino. Ketika membicarakan Arduino maka ada dua hal yang terlintas dalam pikiran para penggunanya, yaitu hardware dan software. Dua bagian ini seakan satu kesatuan utuh yang tidak bisa di pisahkan.

 Gambar Papan Arduino Uno

Platform Arduino sekarang ini menjadi sangat populer dengan per-tambahan jumlah pengguna baru yang terus meningkat. Hal ini karena kemudahannya dalam penggunaan dan penulisan kode. Tidak seperti kebanyakan papan sirkuit pemrograman sebelumnya, Arduino tidak lagi membutuhkan perangkat keras terpisah (disebut programmer atau downloader) untuk memuat atau meng-upload kode baru ke dalam mikrokontroler. Cukup dengan meng-gunakan kabel USB untuk mulai menggunakan Arduino. Selain itu, Arduino IDE menggunakan bahasa pemrograman C++ dengan versi yang telah disederhanakan, sehingga lebih mudah dalam belajar pemrograman. Arduino akhirnya berhasil menjadi papan sirkuit pemrograman paling disukai hingga menjadikannya sebagai bentuk standar dari fungsi mikrokontroler dengan paket yang mudah untuk diakses

Gambar Arduino IDE
